通信管道工程施工培训技术资料
一、工程测量
通信管道工程的测量，应按照设计文件及城市规划部门已批准的位置、坐标和高程进行。
施工前，**依据设计图纸和现场交底的控制桩点，进行通信管道及人(手)孔位置的复测，并按施工需要钉设桩点，复测钉设的桩(板)应符合下列规定：
1、直线管道，自人(手)孔中心3～5m处开始，沿管线每隔20～25m宜设一桩(板)；设计为弯管道时，桩(板)应适当加密。
2、桩点设置应牢固，顶部宜与地面平齐。桩点附近有**建(构)筑物时，可做定位检点，并做好标志和记录。
3、施工时，**按下列规定进行校测：
1）在完成沟(坑)挖方及地基处理后，应校测管道沟、人(手)孔坑底地基的高程是否符合设计规定。
2）施工过程中如发现水平桩(或平尺板)错位或丢失，应及时进行校测并补设桩点。
4、挖土方工作完成后，凡在沟(坑)中的其他管、线等(指不需移改的)地下设施及已移改完毕的地下设施，**测量其顶部(底部)的高程、宽度等及与临近人(手)孔和通信管道(通道)的相对位置、垂直间距、水平间距，并做好记录，**注明其类别、规格等。
5、通信管道的各种高程，以水准点为基准，允许误差不应大于±10mm。
二、开挖沟槽及人孔检查井坑
通信管道施工中，遇到不稳定土壤或有腐蚀性的土壤时，施工单位应及时提出，待有关单位提出处理意见后方可施工。
管道施工开挖时，遇到地下已有其他管线平行或垂直距离接近时，应按设计规范的规定核对其相互间的*小净距是否符合标准。如发现不符合标准或危及其他设施**时，应向建设单位反映，在未取得建设单位和产权单位同意时，不得继续施工。
挖掘沟(坑)如发现埋藏物，特别是文物、古墓等**立即停止施工，并负责保护现场，与有关部门联系，在未拥有妥善解决之前，施工单位等严禁在该地段内继续作业。
施工现场条件允许，土层坚实及地下水位低于沟(坑)底，且挖深超过3m时，可采用放坡法施工。放坡挖沟(坑)的坡与深度关系按附表1的要求执行。

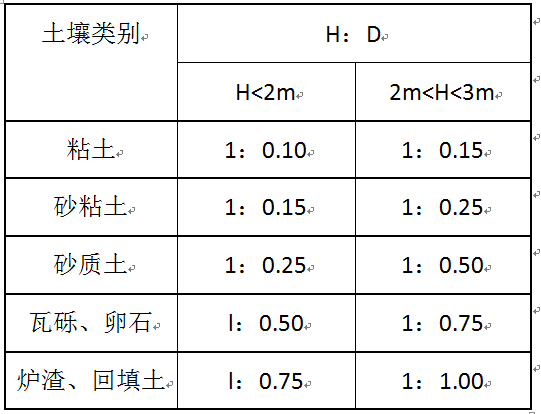

附表1放坡挖沟(坑)的坡度与深度关系
挖掘不需支撑护土板的人(手)孔坑，其坑的平面形状应与人(手)孔形状相同，坑的侧壁与人(手)孔外壁的外侧间距不应小于0.4m，其放坡应按附表1执行。
挖掘需支撑护土板的人(手)孔坑，宜挖矩形坑。人(手)孔坑的长边与人(手)孔壁长边的外侧(指**宽处)问距不应小于0.3m，宽不应小于0.4m。
通信管道工程的沟(坑)挖成后，凡遇被水冲泡的，**重新进行人工地基处理，否则，严禁进行下一道工序的施工。
挖沟(坑)接近设计的底部高程时，应避免挖掘过深破坏土壤结构，如挖深超过设计标高lOOmm，应填铺灰土或级配砂石并应夯实。
通信管道工程施工现场堆土，应符合下列要求：
1开凿的路面及挖出的石块等应与泥土分别堆置。
2堆土不应紧靠碎砖或土坯墙，并应留有行人通道。
3城镇内的堆土高度不宜超过1.5m。
4堆置土不应压埋消火栓、闸门、电缆(光缆)线路标石以及热力、煤气、雨(污)水等管线的检查井、雨水口及测量标志等设施。
5堆土的坡脚边应距沟(坑)边1000px以上。
6堆土的范围应符合市政、市容、公安等部门的要求。
挖掘通信管道沟(坑)时，严禁在有积水的情况下作业，**将水排放后进行挖掘工作。
挖掘通信管道沟(坑)施工现场，应设置红白相问的临时护栏或醒目的标志。
三、沟槽回填
通信管道工程的回填土，应在管道或人(手)孔按施工顺序完成施工内容，并经24h养护和隐蔽工程检验合格后进行。
回填土前，应先清除沟(坑)内的遗留木料、草帘、纸袋等杂物。沟(坑)内如有积水和淤泥，**排除后方可进行回填土。
通信管道工程的回填土，除设计文件有特殊要求外，应符合下列规定：
1在管道两侧和顶部300mm范围内，应采用细砂或过筛细土回填。
2管道两侧应同时进行回填土，每回填土300mm厚，应夯实。
3管道顶部300mm以上，每回填土300mm厚，应夯实。
通信管道工程挖明沟穿越道路的回填土，应符合下列要求：
1在市内主干道路的回填土夯实，应与路面平齐。
2市内一般道路的回填土夯实，应高出路面50～l00mm，在郊区土地上回填土，可高出地表150～200mm。
人(手)孔坑的回填土，应符合下列要求：
1靠近人(手)孔壁四周的回填土内，不应有直径大于lOOmm的砾石，碎砖等坚硬物。
2人(手)孔坑每回填土300mm时，应夯实。
3人(手)孔坑的回填土，严禁高出人(手)孔口圈的高程。
管道及人(手)孔坑夯实密实度应符合当地市政部门施工的有关规定。
在修复通信管道施工挖掘的路面之前，如回填土出现明显的坑、洼，通信管道的施工单位应按照市政部门的要求及时处理。
通信管道工程回填土完毕，应及时清理现场的碎砖、破管等杂物。
四、混凝土浇筑
配制混凝土所用的水泥、砂、石和水应符合使用标准。不同种类、标号的水泥不得混合使用；砂和石料的含泥量如超过标准，**用水洗干净后方能使用。
各种标号混凝土的配料比、水灰比应适量，以保证设计规定的混凝土标号。施工时，应采用实验后确定的各种配比。砂和石料的含泥量不超过附表2的规定。

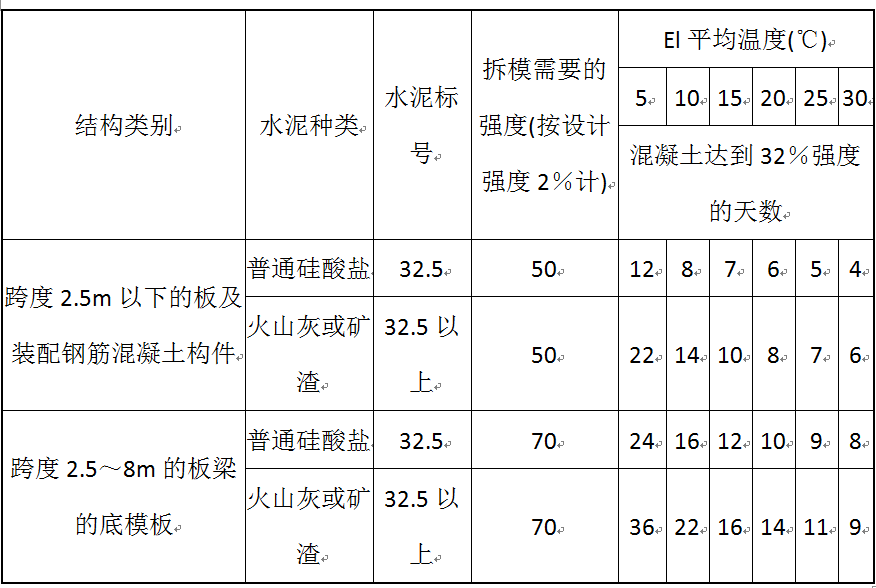

附表2承重混凝土构件拆模时间表
混凝土的搅拌**均匀，以混凝土颜色一致为度。搅拌均匀的混凝土应在初凝期内(约45min)浇筑完毕。
浇筑混凝土前，应检查模板内钢筋衬垫是否稳妥，并清除模内杂物。混凝土在初凝之前如发生离析现象，可重新搅拌后再浇筑。混凝土浇筑倾落高度在3m以上时，应采用漏斗或斜槽的方法浇筑。
浇筑混凝土构件**进行振捣，无论采用人工或机械振捣都应按层依次进行，捣固应密实，不得出现跑模、漏浆等现象。
混凝土浇筑完毕经初凝(约lh)后，应覆盖草帘等物并进行洒水养护；混凝土工件应避免被阳光直晒。
五、水泥砂浆
水泥砂浆的配比，**严格按规定进行配制。凡抹缝、抹角、抹面及管块接缝等处的水泥砂浆，其砂料**过筛后使用，不得有豆石等较大粒径碎石在内。
六、人(手)孔的砌筑
1、人(手)孔的地基与基础
人(手)孔的地基应按设计规定处理，如系天然地基**按设计规定的高程进行夯实、抄平。人(手)孔、通道采用人工地基，**按设计规定处理。
人(手)孔基础支模前，**校核基础形状、方向、地基高程等。
人(手)孔基础的外形、尺寸应符合设计图纸规定，其外形偏差应不大于±20mm，厚度偏差应不大于±l0mm。

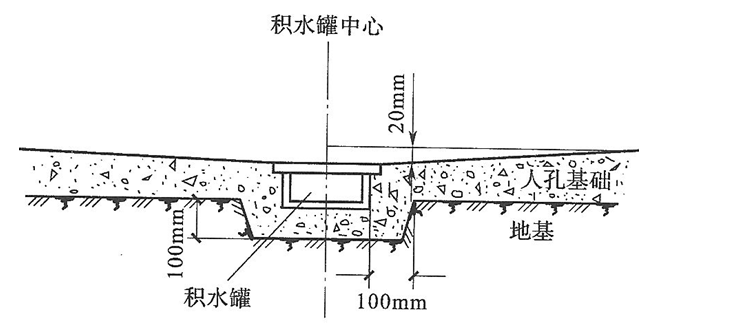

基础的混凝土标号、配筋等应符合设计规定。浇灌混凝土前，应清理模板内的杂草等物，并按设计规定的位置挖好积水罐安装坑，其大小应比积水罐外形四周大lOOmm，坑深比积水罐高度深100mm；基础表面应从四周向积水罐做20mm泛水(详见下图)。
设计文件对人(手)孔地基、基础有特殊要求时，如提高混凝土标号、加配钢筋、防水处理及安装地线等，均应按设计规定办理。
2、墙体
人(手)孔内部净高应符合设计规定，墙体的垂直度(全部净高)允许偏差应不大于±10mm，墙体顶部高程允许偏差不应大于±20mm。

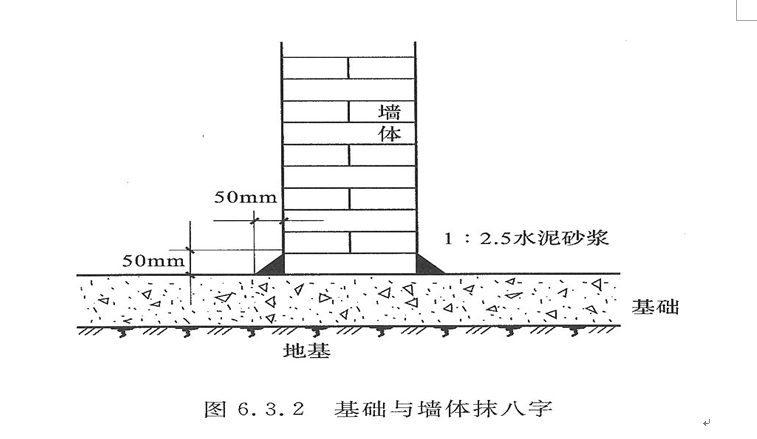

墙体与基础应结合严密、不漏水，结合部的内外侧应用1：2.5水泥砂浆抹八字，基础进行抹面处理的可不抹内侧八字角(详见下图)。抹墙体与基础的内、外八字角时，应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等。
砌筑墙体的水泥砂浆标号应符合设计规定；设计无明确要求时，应使用不低于M7.5水泥砂浆。
通信管道工程的砌体，严禁使用掺有白灰的混合砂浆进行砌筑。
人(手)孔墙体的预埋件应符合下列规定：
1、电缆支架穿钉的预埋。
1)穿钉的规格、位置应符合设计规定，穿钉与墙体应保持垂直。
2)上、下穿钉应在同一垂直线上，允许垂直偏差不应大于5mm，间距偏差应小于10mm。
3)相邻两组穿钉间距应符合设计规定，偏差应小于20mm。
4)穿钉露出墙面应适度，应为50～70mm；露出部分应无砂浆等附着物，穿钉螺母应齐全有效。
5)穿钉安装**牢固。
2、拉力(拉缆)环的预埋。
1)拉力(拉缆)环的安装位置应符合设计规定，一般情况下应与对面管道底保持200mm以上的间距。
2)露出墙面部分应为80～l00mm。
3)安装**牢固。
管道进入人(手)孔的窗口位置，应符合设计规定，允许偏差不应大于10mm；管道端至墙体面应呈圆弧状的喇叭口；人(手)孔内外的窗口应填充密实、不得浮塞，外观整齐、表面整齐。
3、人(手)孔上覆板
人(手)孔上覆(简称上覆)的钢筋型号，加工、绑扎，混凝土的标号应符合设计图纸的规定。
上覆外形尺寸、设置的高程应符合设计图纸的规定，外形尺寸偏差不应大于20mm，厚度允许**负偏差不应大于5mm，预留的位置及形状，应符合设计图纸的规定。
预制的上覆板之间缝隙应尽量缩小，其拼缝**用1：2.5砂浆堵抹严密，不空鼓、不浮塞，外表平光，无欠茬、无飞刺、无断裂等。
上覆板混凝土**达到设计规定的强度以后，方可承受荷载或吊装、运输。
上覆板底面应平整、光滑、不露筋、无蜂窝等缺陷。

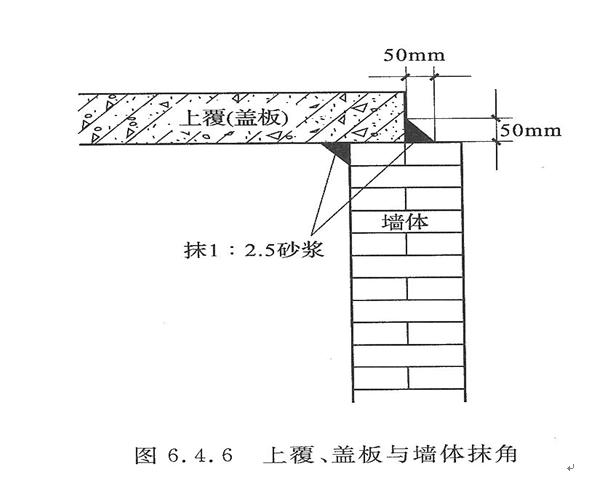

上覆板与墙体搭接的内、外侧，应用1：2.5的水泥砂浆抹八字角。但上覆板直接在墙体上浇灌的可不抹角。八字抹角应严密，贴实、不空鼓、表面光滑、元欠茬、无飞刺、无断裂等。上覆板与墙体抹角（详见下图）。
4、口圈和井盖
人(手)孔口圈顶部高程应符合设计规定，允许正偏差不应大于20mm。
稳固口圈的混凝土(或缘石、沥青混凝土)应符合设计图纸的规定，自口圈外缘应向地表做相应的泛水。
人孔口圈与上覆之间宜砌不小于200mm的口腔(俗称井脖子)；人孔口腔应与上覆预留洞口形成同心圆的圆筒状，口腔内、外应抹面。口腔与上覆搭接处应抹八字，八字抹角应严密、贴实、不空鼓、表面光滑、无欠茬、无飞刺、无断裂等。
人(手)孔口圈应完整无损，**按车行道、人行道等不同场合安装相应的口圈，但允许人行道上采用车行道的口圈。
通信管道工程在正式验收之前，所有装置**安装完毕，齐全有效。
七、铺设管道
1、一般要求
通信管道的规格、程式和管群断面组合，应符合设计规定要求。如更换或代用管材，**征得建设单位或设计部门的同意，并办理相关手续。
改、扩建管道工程，不宜在原有管道两侧加扩管孔，特殊情况**在原有管道一侧扩孔时，须将原有人(手)孔及光(电)缆做妥善处理。
各种材质的通信管道，管顶至路面的埋设深度不应低于附表3的要求。当达不到要求的，应采用混凝土包封或钢管保护。

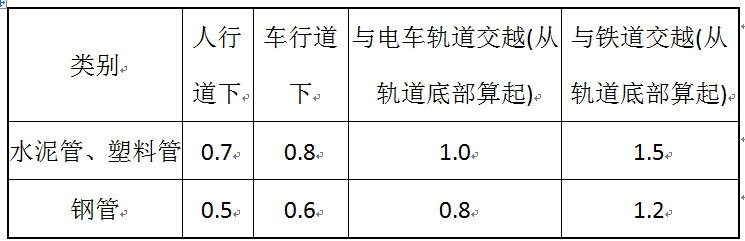

附表3路面至管顶的*小深度表(米)
注：1在轨道或铁路下建设管道时应与相关部门协商。
2钢管*小埋深在有冰冻的范围以内时，施工时应注意管内不能有进水或存水的可能。
通信管道的防水、防蚀、防强电干扰等防护措施，**按设计要求处理。
通信管道的包封规格、段落、混凝土标号，应符合设计规定。
各种管道进入人(手)孔、通道的位置应符合下列规定：
1管顶距人(手)孔上覆盖底面不应小于300mm。管底距人(手)孔、通道基础面不应小于400mm。
2人(手)孔内不同方向管道相对位置(标高)尽可能接近，相对管孔高差不宜大于500mm。
如地下水位高于基础，应在地势低的一端不停地抽水，使水流一直处在基础以下，待管道接续完成后，砂浆基本凝固，方可停止抽水。
炎热夏季和严寒冬季施工要盖草袋，注意混凝土的防晒和防冻。
铺管当天进不了人(手)孔时，**将管孔用塑料布或麻袋。
2、地基
通信管道的地基处理应符合设计文件的规定。凡采用天然地基而设计又没有具体说明如何处理的，遇下列情况应及时向有关单位反映，待提出处理方案后方可施工。
1地下水位高于管道及人(手)孔****高程时。
2土质松软、有腐蚀性土壤或属于回填的杂土层。
凡是天然地基的管道沟挖成后**夯实抄平，地基表面高程应符合设计规定，允许偏差不应大于±l0mm。
3、基础
通信管道的基础，应符合设计规定。遇有与设计文件不符的地质情况时，宜符合下列规定：
塑料管道：
1)土质较好的地区(如硬土)，挖好沟槽后夯实沟底，回填50mm细砂或细土。
2)土质稍差的地区，挖好沟槽后应做混凝土基础，基础上回填50mm细砂或细土。
3)土质较差的地区(如松软不稳定地带)，挖好沟槽后应做钢筋混凝土基础，基础上回填50mm细砂或细土。必要时要对管道进行混凝土包封。
4)土质为岩石的地区，挖好沟槽后应回填200mm细砂或细土。
通信管道进人建筑物或人(手)孔时，塑料管道靠近建筑物或人(手)孔处应做不小于2m长度的钢筋混凝土基础和混凝土包封。管道基础钢筋应搭在窗口墙上不小于100mm。
八、工程洽商记录
对于施工中出现的变更或签证：
1、首先由施工队将施工中出现的需要变更的内容告知建设单位。
2、经建设单位签字同意后，编制变更或签证《工程洽商记录》表，施工队方可继续施工。
3、《工程洽商记录》表内容只填写需要变更的工程量情况，不涉及人工数量、价格等，要有工程部经理事前批准。
4、《工程洽商记录》表各方签字确认，应该当天完成。特殊情况，*长不超过48小时。
5、各种类型变更，**先有工程部经理签字审批，再由总经理批准，方可作为竣工决算的变更依据。
附：《工程洽商记录》表
